編碼器一般應用在工業自動化設備和過程控制、機器人技術、醫療設備、能源、航空航天。作為將機械運動轉換為電信號的器件，編碼器可提供位置、速度、距離和方向等基本數據，用以優化整個系統的性能。

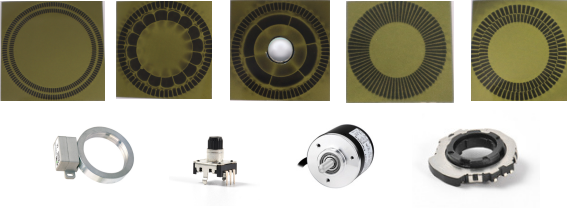

磁環分類 | 磁環外觀 | 磁極顯示 |

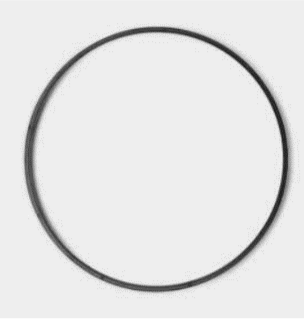

①單對極磁環 |
|
|
②多對極單碼道磁環 |
|
|
③徑向多對極磁環 |
|
|
④多對極雙碼道磁環 |
|
|
⑤三碼道磁環 |
|
|
我司專業定制霍爾傳感器、磁編碼器專用多極磁環，歡迎咨詢！
1. 多種材質選擇
支持注塑鐵氧體、燒結鐵氧體、橡膠磁和粘結釹鐵硼等材料，滿足不同應用需求。
2. 靈活的充磁方向
可選擇軸向、徑向或平面充磁，適應各種設計和安裝要求。
3. 高極數設計
可根據需要設計高達400+極的磁環，支持復雜的磁場要求和精確的位置檢測。
4. 多種碼道選擇
可根據需求選擇單碼道、雙碼道或三碼道配置，以滿足特定應用的精度和分辨率需求。
5. 調節的磁性強度
根據選用的磁鐵材料和極數，提供范圍從0到100mT的磁性強度，滿足不同應用的精確度和靈敏度要求。
6. 多樣化的磁鐵形態
包括圓環、圓片、方形以及其他異形磁鐵，以適應各種安裝空間和機械布局。
7. 廣泛的應用領域
主要應用于電機、編碼器、霍爾傳感器、磁力傳動和磁力輪等領域，為各種電子和機械設備提供精確的位置和速度檢測功能。
序號 | 參數 | MTA（軸向型）
| MTR（徑向型）

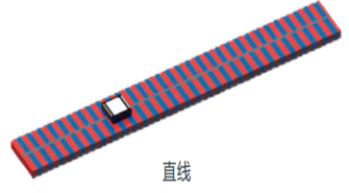

| MTL（直線型）
|
1 | 產品規格 | 可定制任意尺寸性能 | ||
2 | 極數 | 64/63對極；32/31對極；16/15對極等 | ||
3 | 碼道數 | 單/雙/三 | ||
4 | 應用范圍 | 磁性編碼器 | 磁柵尺 | |
5 | 極限轉速 | 線性速度高達 16 m/s；旋轉高達 24000 RPM@16對極 旋轉高達 12000 RPM@32對極；旋轉高達 6000 RPM@64對極 | ||
6 | 使用溫度范圍 | -40-110℃ | ||
7 | 材質 | 注塑鐵氧體/燒結鐵氧體/橡膠磁/粘結釹鐵硼 | ||
8 | 充磁方式 | 軸向充磁 | 徑向充磁 | 平面充磁 |
9 | 磁性強度 | 0-100mT | ||
10 | 最小極間距 | 0.1mm | ||
11 | 最大充磁極數 | 400+極 | ||
12 | 峰值偏差 | ±1% | ||
13 | 極間相位偏差 | ±1% |
